مقدمه
طراحی نقشه تاسیسات برق ساختمان، قلب تپنده هر پروژه ساختمانی است. یک طراحی دقیق، فراتر از ترسیم خطوط روی کاغذ است؛ این فرآیند شامل پیشبینی نیازهای انرژی، تضمین ایمنی کاربران و بهینهسازی هزینههای اجرایی است. اشتباه در محاسبات بار یا انتخاب نادرست مسیر کابلها در مرحله طراحی، میتواند منجر به خسارات جبرانناپذیر، حریق یا توقف فعالیتهای ساختمان شود. در این مقاله جامع، گامبهگام با فرآیند استاندارد طراحی نقشههای الکتریکال آشنا میشویم و بررسی میکنیم که چگونه یک نقشه اصولی میتواند عمر مفید ساختمان را افزایش دهد.
ضرورت طراحی اصولی نقشههای الکتریکال در پروژههای ساختمانی
پیش از ورود به جزئیات فنی، باید درک کنیم که چرا نقشههای برق، ستون اصلی نقشههای تاسیساتی (MEP) محسوب میشوند. طراحی صحیح باعث میشود:
1. توزیع متوازن بار: جلوگیری از افت ولتاژ و فشار بر شبکه برق.
2. ایمنی سیستم: محافظت از تجهیزات و انسان در برابر جریانهای خطا و اتصال کوتاه.
3. کاهش هزینهها: جلوگیری از خرید مازاد تجهیزات یا نیاز به بازسازیهای پرهزینه پس از اتمام پروژه.
4. مطابقت با استانداردها: رعایت استانداردهایی نظیر IEC یا NEC و مقررات ملی ساختمان.
مراحل گامبهگام طراحی نقشه تاسیسات برق
یک مهندس برق برای ارائه یک خروجی حرفهای، باید مسیر مشخصی را طی کند. این مراحل شامل موارد زیر است:
۱. بررسی نیازهای مصرفی و تعیین بار الکتریکی (Load Calculation)
اولین و حیاتیترین قدم، محاسبه مجموع توان مصرفی ساختمان است. این محاسبات شامل موارد زیر میشود:
بارهای روشنایی: بر اساس متراژ و نوع کاربری فضاها.
بارهای پریز (Power Outlets): برای تجهیزات عمومی و خانگی.
بارهای سنگین (Heavy Loads): مانند سیستمهای تهویه مطبوع (HVAC)، آسانسورها، پمپهای آتشنشانی و تجهیزات آشپزخانه صنعتی.
در این مرحله، مهندس باید ضریب همزمانی (Diversity Factor) را نیز در نظر بگیرد تا ابعاد تابلوهای برق و کابلهای اصلی بیش از حد نیاز (Over-sized) انتخاب نشوند.
۲. طراحی سیستم روشنایی و چیدمان تجهیزات
در این مرحله، نقشههای مربوط به نقاط روشنایی (Lighting Layout) ترسیم میشوند. طراحی باید بر اساس استانداردهای شدت روشنایی (Lux) در هر فضا انجام شود. برای مثال، میزان لوکس مورد نیاز در یک دفتر کار با یک پارکینگ کاملاً متفاوت است. در این بخش، استفاده از نرمافزارهایی مانند DIALux برای شبیهسازی دقیق توزیع نور، یک ضرورت حرفهای است.
۳. طراحی سیستمهای قدرت و توزیع (Power Distribution)
پس از تعیین بارها، نوبت به طراحی مسیر کابلها، انتخاب سایز کابلها و تعیین محل تابلوهای تقسیم (DB) میرسد. در این بخش، رعایت موارد زیر الزامی است:
افت ولتاژ (Voltage Drop): اطمینان از اینکه ولتاژ در دورترین نقطه مصرفکننده در محدوده مجاز باقی میماند.
انتخاب تجهیزات حفاظتی: انتخاب دقیق فیوزها، کلیدهای مینیاتوری (MCB) و کلیدهای محافظ جان (RCCB/RCD) برای جلوگیری از برقگرفتگی و آتشسوزی.
انواع نقشههای اصلی در مجموعه تاسیسات برق
یک پکیج کامل طراحی برق باید شامل نقشههای زیر باشد:
1. نقشه تکخطی (Single Line Diagram – SLD): نمایش کلی مسیر جریان از منبع اصلی تا کوچکترین مصرفکننده.
2. نقشه مسیر کابلها (Cable Routing): تعیین دقیق مسیر داکتها، ترانکها و لولهکشیها.
3. نقشه سیستم زمین (Earthing System): طراحی شبکه اتصال به زمین برای تخلیه جریانهای خطا.
4. نقشه سیستم برق اضطراری (Emergency Power): شامل مسیرهای ژنراتور و UPS.

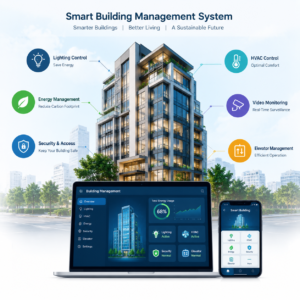

سیستمهای هوشمند و کنترل در طراحی مدرن ساختمان
در سالهای اخیر، مرز بین تاسیسات برق و سیستمهای کنترل به شدت کم شده است. طراحی نقشه برق برای ساختمانهای مدرن دیگر تنها به تامین توان محدود نمیشود، بلکه باید قابلیت ادغام با سیستمهای زیر را داشته باشد:
سیستم مدیریت ساختمان (BMS)
سیستم Building Management System به مهندسان اجازه میدهد تا مصرف انرژی، سیستم تهویه و روشنایی را به صورت متمرکز کنترل کنند. در مرحله طراحی نقشه، باید مسیر کابلهای دیتا (مانند کابلهای Shielded یا پروتکلهای Bus) به دقت از کابلهای قدرت مجزا شوند تا تداخل الکترومغناطیسی (EMI) باعث اختلال در سیگنالها نشود.
اتوماسیون ساختمان و خانه هوشمند (Smart Home)
امروزه کارفرمایان به دنبال کنترل از راه دور روشنایی، پردهها و مصرفکنندههای پرتوان هستند. در طراحی نقشه برق، باید فضای کافی در داکتها و تابلوهای برق برای تجهیزات کنترلی و ماژولهای هوشمند در نظر گرفته شود. طراحی صحیح در این بخش، هزینههای نصب تجهیزات هوشمند را در آینده به شدت کاهش میدهد.
نقش نرمافزار در دقت و سرعت طراحی نقشههای الکتریکال
امروزی دیگر طراحی دستی یا استفاده از ابزارهای ساده قدیمی، پاسخگوی پیچیدگی پروژههای امروزی نیست. برای ارائه یک نقشه استاندارد، تسلط بر نرمافزارهای زیر الزامی است:
AutoCAD: ابزار استاندارد برای ترسیم دقیق نقشههای دوبعدی و Layoutهای الکتریکال.
Autodesk Revit (BIM): استفاده از تکنولوژی BIM (مدلسازی اطلاعات ساختمان) انقلابی در طراحی ایجاد کرده است. با Revit، مهندس میتواند تداخلات (Clash Detection) بین مسیر کابلهای برق و لولههای آب یا کانالهای تهویه را پیش از اجرا شناسایی کند. این کار مانع از تخریب و دوبارهکاری در سایت پروژه میشود.
DIALux evo: بهترین نرمافزار برای طراحی سیستم روشنایی و محاسبه دقیق میزان نور (Lux) در فضاهای مختلف.
ETAP یا MATLAB: برای تحلیلهای پیچیده مانند جریان اتصال کوتاه، استقرار پایداری شبکه و تحلیلهای گذرا در پروژههای بزرگ صنعتی.
نکات طلایی در اجرای نقشه و پیشگیری از خطاها در سایت
حتی اگر نقشه در سیستم کامپیوتری بینقص باشد، اگر در مرحله اجرا توجه نشود، پروژه شکست میخورد. چند نکته کلیدی برای پیمانکاران:
1. جداسازی مسیرهای قدرت و دیتا: هرگز کابلهای برق اصلی را در کنار کابلهای شبکه یا سیستمهای اعلام حریق قرار ندهید.
2. رعایت شعاع انحنا: در هنگام لولهکشی و کابلکشی، رعایت شعاع انحنای مجاز برای کابلها از آسیب دیدن عایق آنها جلوگیری میکند.
3. برچسبگذاری (Labeling): تمامی کابلها و تجهیزات در تابلوها باید دقیقاً مطابق با Legend نقشه برچسبگذاری شوند. این کار سرعت عیبیابی (Troubleshooting) را در آینده چندین برابر میکند.
چکلیست نهایی برای بررسی کیفیت نقشههای برق
قبل از اینکه نقشههای طراحی شده برای اجرا ارسال شوند، باید از این لیست عبور کنند:
آیا تمام بارها (Load) به درستی محاسبه و لیست شدهاند؟
آیا سایز کابلها بر اساس افت ولتاژ تایید شده است؟
آیا سیستم زمین (Earthing) برای ایمنی کامل طراحی شده است؟
آیا تداخل با سایر سیستمهای تاسیساتی (لوله گذاری، تهویه) بررسی شده است؟
آیا نقشه تکخطی (SLD) تمام جزئیات حفاظتی را نشان میدهد؟
جمعبندی و نتیجهگیری
طراحی نقشه تاسیسات برق ساختمان، فرآیندی است که ترکیبی از علم، تجربه و دقت را میطلبد. یک نقشه خوب، صرفاً مجموعهای از خطوط نیست، بلکه تضمینی برای امنیت، آسایش و صرفهجویی در هزینههای بلندمدت ساختمان است. با استفاده از استانداردهای روز، نرمافزارهای پیشرفته مانند Revit و توجه به سیستمهای هوشمند، میتوان پروژههایی ساخت که نه تنها کارآمد هستند، بلکه با نیازهای آینده نیز سازگارند.
