راهنمای جامع طراحی نقشه تاسیسات مکانیکی ساختمان؛ از سیستم‌های HVAC تا لوله‌کشی

مقدمه
اگر نقشه‌های برق را قلب ساختمان بنامیم، نقشه‌های تاسیسات مکانیکی، سیستم تنفسی و گردش خون آن هستند. طراحی نقشه تاسیسات مکانیکی ساختمان شامل برنامه‌ریزی دقیق برای انتقال حرارت، جریان هوا و جابجایی سیالات است. یک طراحی مهندسی‌شده در حوزه مکانیک، تفاوت میان یک ساختمان با دمای مطلوب و آرامش‌بخش را با ساختمانی که با صدا، بو و دمای نامناسب دست‌وپنجه نرم می‌کند، تعیین می‌کند. در این مقاله، به بررسی دقیق فرآیند طراحی نقشه‌های مکانیکال و اهمیت رعایت استانداردهای مهندسی در این حوزه می‌پردازیم.

اهمیت طراحی دقیق نقشه‌های مکانیکال در پروژه‌های ساختمانی
طراحی مکانیک ساختمان فراتر از قرار دادن لوله‌ها و هواکش‌هاست. طراحی اصولی باعث می‌شود:
1. کنترل دقیق دما و رطوبت: ایجاد محیطی سالم و مطابق با استانداردهای آسایش حرارتی.
2. بهینه‌سازی مصرف انرژی: کاهش هزینه‌های جاری ساختمان از طریق انتخاب هوشمندانه سیستم‌های گرمایشی و سرمایشی.
3. کنترل صدا و ارتعاش: جلوگیری از انتقال صدای جریان هوا یا لوله‌ها به فضاهای آرام مانند اتاق خواب‌ها.
4. مدیریت پسماند و فاضلاب: طراحی شیب و قطر مناسب لوله‌ها برای جلوگیری از گرفتگی و بوی بد.

اجزای اصلی در طراحی نقشه تاسیسات مکانیکی
یک نقشه کامل مکانیکال باید شامل چندین زیرمجموعه تخصصی باشد که هر کدام نیاز به محاسبات جداگانه‌ای دارند:

۱. سیستم‌های HVAC (تهویه مطبوع، گرمایش و سرمایش)
این بخش بزرگترین قسمت طراحی مکانیک است. مهندس باید بر اساس کاربری ساختمان (مسکونی، اداری یا صنعتی)، سیستم مناسب را انتخاب کند:
سیستم‌های Split و Multi-Split: مناسب برای پروژه‌های کوچک و مسکونی.
سیستم‌های VRF/VRV: سیستم‌های پیشرفته با مصرف انرژی بسیار پایین برای ساختمان‌های مدرن.
سیستم‌های Chiller (چیلر): مناسب برای مجتمع‌های بزرگ و تجاری.
تهویه مطبوع مرکزی (AHU): برای کنترل دقیق کیفیت هوا و رطوبت.

۲. طراحی سیستم‌های لوله‌کشی (Plumbing)
این بخش شامل دو شاخه اصلی است:
سیستم آب سرد و گرم: محاسبه فشار مورد نیاز، انتخاب قطرهای لوله و طراحی ایستگاه‌های تقویت فشار (Boosters).
سیستم فاضلاب و زهکشی: طراحی دقیق مسیر خروج فاضلاب، رعایت شیب‌های استاندارد و سیستم‌های تهویه لوله‌های فاضلاب برای جلوگیری از ورود گازهای سمی به داخل ساختمان.

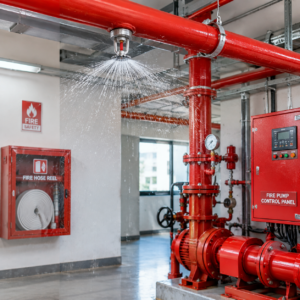

۳. سیستم‌های ایمنی و اطفاء حریق (Fire Fighting)
طراحی سیستم‌های اطفاء حریق (مانند اسپرینکلرها و شیرهای آتش‌نشانی) مستقیماً با جان انسان‌ها در ارتباط است. این بخش باید دقیقاً مطابق با استانداردهای آتش‌نشانی و کد‌های بین‌المللی طراحی شود تا در زمان بحران، سیستم به درستی عمل کند.

طراحی و چیدمان موتورخانه چیلر (Chiller Plant Room Design)
موتورخانه، قلب تپنده سیستم سرمایشی یک ساختمان بزرگ است و طراحی آن نیازمند دقت مهندسی بسیار بالایی است. در طراحی موتورخانه، تنها چیدمان تجهیزات مطرح نیست، بلکه مدیریت جریان سیالات، پایداری سیستم و سهولت در عملیات نگهداری (Maintenance) اولویت اصلی است.

یک طراحی اصولی باید شامل موارد زیر باشد:
توزیع مناسب جریان هوا و خروج حرارت: چیلرها در حین عملکرد گرمای زیادی تولید می‌کنند؛ بنابراین طراحی مسیرهای هوا (Air Intake) و خروج هوای گرم (Exhaust) باید به گونه‌ای باشد که از ایجاد فشار معکوس یا بازگشت هوای گرم به سمت چیلر جلوگیری شود.
طراحی سیستم پمپ‌ها و مخازن تعادل: چیدمان پمپ‌های سیرکولاسیون، مخازن انبساط (Expansion Tanks) و سیستم‌های کنترل فشار باید به گونه‌ای باشد که کمترین افت انرژی و بیشترین بازدهی را داشته باشند.
دسترسی‌های فنی و ایمنی: ایجاد فاصله ایمن بین تجهیزات برای بازرسی و تعمیرات، همچنین در نظر گرفتن سیستم‌های تخلیه فاضلاب (Drainage) برای رفع نشتی‌های احتمالی و مدیریت ارتعاشات (Vibration Isolation) جهت جلوگیری از انتقال صدا به بدنه ساختمان، از الزامات حیاتی در نقشه‌های مکانیکال موتورخانه است.

بسیار عالی. برای اینکه مقاله شما به یک “کتابچه راهنمای جامع” تبدیل شود، من بخش **”سیستم‌های پمپاژ و مدیریت فشار در شبکه لوله‌کشی”** را با تمرکز بر نکات فنی برایتان آماده کرده‌ام. این بخش برای مخاطبانی که به دنبال جزئیات اجرایی هستند، بسیار جذاب خواهد بود.

طراحی سیستم‌های پمپاژ و مدیریت فشار (Pumping & Pressure Management)
در سیستم‌های مکانیکی، پمپ‌ها مسئولیت جابجایی سیال (آب سرد، آب گرم یا فاضلاب) را بر عهده دارند. طراحی اشتباه در بخش پمپاژ می‌تواند منجر به پدیده کاویتاسیون (Cavitation)، صدای شدید، و حتی تخریب سریع تجهیزات شود.

در طراحی نقشه‌های پمپاژ، مهندسان باید بر سه اصل تمرکز کنند:

1. محاسبه NPSH (هد مثبت خالص مکش): برای جلوگیری از وقوع پدیده کاویتاسیون (ایجاد حباب‌های بخار که باعث خوردگی پره‌ها می‌شود)، باید اطمینان حاصل شود که فشار در ورودی پمپ همیشه از حد بحرانی بالاتر است. این امر مستلزم دقت در ارتفاع نصب پمپ نسبت به مخزن و محاسبه اصطکاک لوله‌های مکش است.
2. استفاده از اینورتر (VFD) برای بهینه‌سازی انرژی: در نقشه‌های مدرن، پیشنهاد می‌شود پمپ‌ها مجهز به درایوهای فرکانس متغیر (Variable Frequency Drive) باشند. این تجهیزات اجازه می‌دهند پمپ بر اساس نیاز لحظه‌ای ساختمان (مثلاً در ساعات کم‌مصرف شب) سرعت خود را کاهش دهد که منجر به کاهش چشمگیر هزینه‌های برق و استهلاک پمپ می‌شود.
3. طراحی سیستم‌های ضربه قوچ (Water Hammer Prevention): در سیستم‌های بسته، تغییر ناگهانی سرعت جریان می‌تواند باعث ایجاد موج‌های فشاری (Water Hammer) شود که قدرت تخریبی بالایی دارد. در طراحی نقشه، باید محل قرارگیری مخازن ضربه‌گیر (Surge Tanks) یا شیرهای کنترل ضربه به دقت مشخص شود.

محاسبات مهندسی؛ ستون اصلی طراحی مکانیک
در طراحی مکانیک، حدس و گمان جایی ندارد. هر خط در نقشه باید بر پایه یک عدد و یک فرمول باشد.

• محاسبات بار حرارتی (Heat Load Calculation)
  اولین قدم در طراحی سیستم‌های HVAC، محاسبه میزان گرمای تولید شده (در تابستان) و میزان گرمای مورد نیاز برای گرم کردن (در زمستان) است. مهندسان با در نظر گرفتن پارامترهایی نظیر:
  ضریب انتقال حرارت دیوارها و پنجره‌ها (U-Value).
  تعداد افراد حاضر در فضا و گرمای حاصل از تجهیزات الکتریکی.
  میزان تابش خورشید بر سطوح شیشه‌ای.
  می‌توانند ظرفیت دقیق چیلر یا پکیج را تعیین کنند. استفاده از روش‌های محاسباتی استاندارد مانع از بزرگتر شدن بیش از حد سیستم (Oversizing) می‌شود که خود عامل اصلی اتلاف انرژی و ایجاد نوسان دمایی است.

محاسبات هیدرولیکی و افت فشار
در طراحی سیستم‌های لوله‌کشی و گرمایش از راه دور (مانند رادیاتور یا گرمایش از کف)، مهندس باید افت فشار را در طول مسیر محاسبه کند. اگر قطر لوله‌ها یا قدرت پمپ‌ها بر اساس محاسبات دقیق انتخاب نشود، آب یا سیال گرمایشی به نقاط انتهایی ساختمان نمی‌رسد یا فشار در نقاط ابتدایی باعث آسیب به اتصالات می‌شود.

تحلیل تخصصی انواع سیستم‌های سرمایشی و گرمایشی (HVAC Systems)

در طراحی تاسیسات مکانیکی، انتخاب سیستم تنها بر اساس “سرد کردن” یا “گرم کردن” نیست؛ بلکه باید بر اساس نوع بار حرارتی، الگوی مصرف و ظرفیت‌های عملیاتی انتخاب شود. در اینجا جزئیات بیشتری از سیستم‌های موجود در بازار مهندسی ارائه می‌دهیم:

۱. سیستم‌های سرمایشی (Cooling Systems) – جزئیات فنی

سیستم‌های تبادلی با آب (Water-Based):
چیلرهای آب‌گیر (Water-Cooled Chillers): این سیستم‌ها از برج خنک‌کننده (Cooling Tower) برای دفع حرارت استفاده می‌کنند. بازدهی بسیار بالایی دارند اما به دلیل نیاز به چرخه آب، طراحی نقشه لوله‌کشی آن‌ها بسیار پیچیده است.
چیلرهای هوا‌گیر (Air-Cooled Chillers): با استفاده از فن برای دفع حرارت طراحی می‌شوند. نصب آن‌ها آسان‌تر است اما در مناطق با دمای بسیار بالا، بازدهی آن‌ها نسبت به مدل‌های آب‌گیر کاهش می‌یابد.

سیستم‌های مبتنی بر مبرد (Refrigerant-Based):
سیستم‌های VRF/VRV (جریان مبرد متغیر): انقلابی در طراحی ساختمان‌های مدرن. این سیستم‌ها اجازه می‌دهند در یک لحظه، برخی اتاق‌ها در حالت سرمایش و برخی در حالت گرمایش باشند (Heat Recovery). طراحی نقشه این سیستم‌ها مستلزم دقت در مسیر لوله‌کشی مبرد و جلوگیری از افت فشار در فواصل طولانی است.
سیستم‌های Split و Multi-Split: برای فضاهای کوچک که نیاز به کنترل مستقل در هر اتاق دارند.

سیستم‌های مبتنی بر هوا (Air-Based):
AHU (هواسازهای مرکزی): برای کنترل دقیق رطوبت، فیلتراسیون هوا و دبی جریان هوا در محیط‌های حساس مانند بیمارستان‌ها یا آزمایشگاه‌ها.



۲. سیستم‌های گرمایشی (Heating Systems) – جزئیات فنی

سیستم‌های هیدرونیک (Hydronic Systems):
بویلرهای گازسوز/برقی: انتقال حرارت از طریق آب گرم. این سیستم‌ها می‌توانند با رادیاتور، پنل‌های گرمایشی یا سیستم‌های گرمایش از کف (Underfloor Heating) ترکیب شوند. طراحی نقشه این بخش نیازمند محاسبه دقیق “دبی سیال” و “افت فشار پمپ” است.
پمپ‌های حرارتی (Heat Pumps): سیستم‌های بسیار مدرن و سبز که با جابجایی حرارت از محیط یا زمین، همزمان هم سرمایش و هم گرمایش را فراهم می‌کنند.

سیستم‌های مستقیم (Direct Heating):
سیستم‌های گرمایش هوا (Forced Air): استفاده از فن و کانال (Duct) برای انتقال هوای گرم. این سیستم‌ها در پروژه‌های صنعتی و انبارها بسیار رایج هستند.
سیستم‌های تابشی (Radiant Heating): استفاده از پنل‌های سقف یا دیوار که از طریق تابش فرکانس‌های مادون قرمز، فضا را گرم می‌کنند (بسیار لوکس و با راندمان بالا در محیط‌های خاص).

۳. سیستم‌های ترکیبی و هوشمند (Hybrid & Smart Systems)
امروزه در طراحی‌های پیشرفته، از ترکیب چندین سیستم استفاده می‌شود؛ مثلاً استفاده از چیلر برای سرمایش اصلی و پمپ حرارتی برای گرمایش، که با یک سیستم BMS (مدیریت ساختمان) یکپارچه شده‌اند تا مصرف انرژی به حداقل برسد.

برای اینکه مقاله شما از نظر بصری و علمی بسیار حرفه‌ای به نظر برسد، این جدول را به گونه‌ای طراحی کرده‌ام که هم برای خواننده کاربردی باشد و هم برای موتورهای جستجو (SEO) کلمات کلیدی بسیار قدرتمندی داشته باشد.

می‌توانید این جدول را بلافاصله بعد از بخش «بررسی انواع سیستم‌ها» قرار دهید:

جدول مقایسه‌ای سیستم‌های رایج HVAC جهت انتخاب بهینه در طراحی



استفاده از تکنولوژی BIM و نرم‌افزارهای تخصصی در طراحی مکانیک
دوران نقشه‌های دو‌بعدی ساده در حال گذار است. امروزه برای پروژه‌های سطح بالا، استفاده از مدل‌سازی اطلاعات ساختمان (BIM) یک ضرورت است.

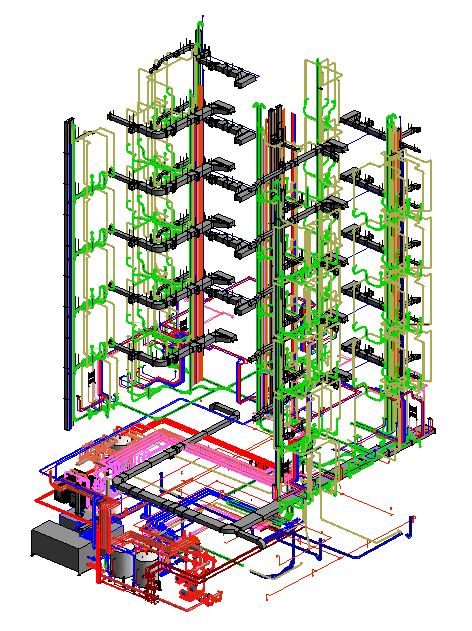

Autodesk Revit MEP: این نرم‌افزار اجازه می‌دهد تا تمام کانال‌ها، لوله‌ها و تجهیزات مکانیکی را به صورت سه بعدی در کنار معماری و سازه مشاهده کنید. بزرگترین مزیت Revit، قابلیت Clash Detection یا همان “آشکارسازی تداخل” است. تصور کنید در زمان اجرا متوجه شوید یک کانال بزرگ تهویه از میان یک تیر اصلی ساختمان عبور کرده است! این اشتباه در مرحله طراحی با Revit غیرممکن است.
HAP (Hourly Analysis Program): نرم‌افزار استاندارد برای تحلیل بار حرارتی و طراحی دقیق سیستم‌های تهویه مطبوع.
Pipe Flow Expert: برای شبیه‌سازی دقیق جریان سیالات و اطمینان از عملکرد پمپ‌ها در سیستم‌های لوله‌کشی.

چالش‌های اجرایی و مدیریت تداخلات (Coordination)
یکی از سخت‌ترین وظایف مهندس مکانیک، هماهنگی (Coordination) با سایر رشته‌هاست. در یک سایت ساختمانی، فضای سقف کاذب بسیار محدود است. مهندس مکانیک باید بتواند بین:
1. کانال‌های بزرگ تهویه (Ducts)
2. لوله‌های اصلی فاضلاب (با شیب مشخص)
3. لوله‌های آتش‌نشانی (با فشار بالا)
4. و کابل‌های برق
یک مسیر بهینه ایجاد کند. عدم هماهنگی در این مرحله منجر به “کلاف سردرگم” در سقف ساختمان می‌شود که نه تنها ظاهر بد ایجاد می‌کند، بلکه دسترسی برای تعمیرات آینده را نیز غیرممکن می‌سازد.

• چک‌لیست نهایی برای کنترل کیفیت نقشه‌های مکانیکال
  پیش از نهایی کردن نقشه‌ها، از این موارد اطمینان حاصل کنید:
  آیا تمام تجهیزات (پمپ، چیلر، فن) دارای مشخصات فنی (Data Sheet) در نقشه هستند؟
  آیا مسیرهای دسترسی برای تعمیر و نگهداری تجهیزات در نظر گرفته شده است؟
  آیا شیب لوله‌های فاضلاب در نقشه‌ها به درستی درج شده است؟
  آیا محل قرارگیری دریچه‌های هوا (Diffusers) برای توزیع یکنواخت باد بهینه است؟
  آیا تمام اتصالات و شیرآلات (Valves) برای کنترل جریان در نظر گرفته شده‌اند؟

راهنمای تصمیم‌گیری: کدام سیستم برای پروژه شما مناسب‌تر است؟

انتخاب میان سیستم‌های مختلف، یک معادله پیچیده شامل هزینه، فضا و عملکرد است. برای تسهیل در فرآیند طراحی، پارامترهای زیر را در نظر بگیرید:

۱. بر اساس مقیاس پروژه (Scale of Project)
اگر پروژه شما یک ویلا یا واحد مسکونی کوچک است: استفاده از سیستم‌های DX (مانند اسپلیت یا پکیج) یا VRF به دلیل هزینه نصب پایین و عدم نیاز به موتورخانه بزرگ، منطقی‌ترین گزینه است.
اگر پروژه شما یک مجتمع تجاری، هتل یا بیمارستان است: سیستم‌های چیلر (Water-Cooled) به دلیل توانایی تامین بار حرارتی/سرمایشی عظیم و قابلیت کنترل مرکزی، انتخاب اول مهندسان مکانیک خواهند بود.

۲. بر اساس محدودیت‌های فضا (Spatial Constraints)
در صورت محدودیت شدید در فضای موتورخانه: سیستم‌های VRF به دلیل استفاده از لوله‌های ظریف مبرد به جای لوله‌های بزرگ آب، فضای بسیار کمتری را اشغال می‌کنند و نصب آن‌ها در ساختمان‌های با معماری پیچیده راحت‌تر است.
در صورت وجود فضای کافی در زیرزمین یا پشت‌بام: سیستم‌های چیلر پتانسیل بیشتری برای ارتقا و مدیریت سیستم‌های جانبی (مانند برج‌های خنک‌کننده) دارند.

۳. بر اساس بودجه و بازگشت سرمایه (ROI)
رویکرد کم‌هزینه (Low CAPEX): اگر هدف، کاهش هزینه‌های اولیه ساخت و ساز است، سیستم‌های اسپلیت و بویلرهای معمولی بهترین گزینه‌اند.
رویکرد بهینه‌سازی انرژی (Low OPEX): اگر هدف، کاهش هزینه‌های برق در بلندمدت است، سرمایه‌گذاری روی سیستم‌های VRF یا چیلرهای با بازدهی بالا (High EER) که از تکنولوژی‌های اینورتر استفاده می‌کنند، در درازمدت باعث صرفه‌جویی چشمگیر در هزینه‌های جاری می‌شود.

۴. بر اساس حساسیت محیط (Environment Sensitivity)
در محیط‌های بیمارستانی یا آزمایشگاهی: اولویت با سیستم‌های AHU (هواساز) است که علاوه بر دما، بتوانند فشار محیط (Positive/Negative Pressure) و میزان فیلتراسیون هوا را به دقت کنترل کنند.
در محیط‌های لوکس و مسکونی: سیستم‌های گرمایش از کف و سرمایش نامرئی (Concealed) به دلیل عدم ایجاد جریان باد مستقیم و صدای کم، اولویت دارند.

نتیجه گیری

طراحی نقشه تاسیسات مکانیکی، فراتر از کشیدن خطوط روی کاغذ است؛ این فرآیند ترکیبی از علم ریاضی، شناخت متریال و پیش‌بینی نیازهای آینده ساختمان است. یک اشتباه کوچک در محاسبه بار یا انتخاب نوع سیستم، می‌تواند منجر به هزینه‌های گزاف تعمیرات و مصرف انرژی بی‌رویه در آینده شود.
